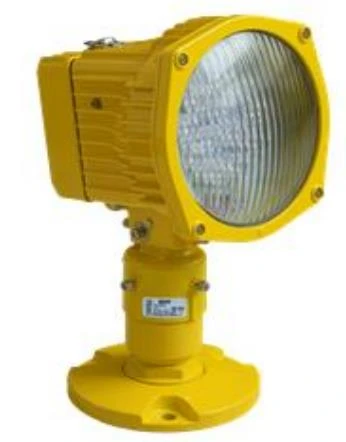

EUL-AP
Paaugstināta ApproahCenter-lineLight
Atbilstība Standartiem
CAAC: AC-137-CA-2015-03 SAC: GB/T 7256
ICAO: 14. pielikums, 1. sējums
IEC: TS 61827
FAA: AC 150/5345-46
NATO: STANAG 3316
Pielietojums/Lietošana
tuvinies viduslīnijas gaismai
Iespējas
l Patentēts optiskais dizains, lai nodrošinātu pilnīgu apgaismojuma punktu, kad stikls ir daļēji aizsegts lidostas paaugstinātas pieejas viduslīnijas gaismai.
l Starptautiskā standarta PK30D priekšfokusa spuldze ar precīzu pozicionēšanu un izcilu gaismas sadales precizitāti.
l Pašizlīdzinošs optiskais komponents bez nepieciešamības veikt atkārtotu kalibrēšanu, nomainot spuldzi, kā arī optiskos komponentus.
l Patentēts reflektora dizains, aukstās gaismas krūzes apstrāde, temperatūras svārstības neradīs nekādas plaisas stiklā un filtrā.
l Kompakta struktūra un pievilcīgs izskats, ar nelielu pretvēja laukumu un spēcīgu spēju pretoties vētrām.
l Galvenais korpuss ir izgatavots no alumīnija sakausējuma ar pretkorozijas virsmu, visi stiprinājumi ir izgatavoti no nerūsējošā tērauda, piemēroti skarbai videi.
l Augstas precizitātes detaļu apstrāde, lai nodrošinātu visu izmēru kvalitāti un precizitāti.
l Kalta trausla ierīce ar precīzu apstrādi, kas atbilst FAA standartiem, nodrošinot labu stabilitāti un uzticamību.
l Armatūras IP65-klases aizsardzība pret iekļūšanu, pasargājiet interjeru no putekļiem
l Armatūru var savienot gan ar viena, gan divu collu pagarinājuma stabu, kas nodrošina ērtu un drošu uzstādīšanu.
l Kalibratoru var uzstādīt tieši uz korpusa ar augstu precizitāti.
l Apkope bez instrumentiem, vieglāk izjaukt un nomainīt spuldzi.
l Maināmas, modulāras konstrukcijas sastāvdaļas, kas piemērotas visu veidu paaugstinātām vienvirziena gaismām (halogēna tipam), kas efektīvi samazina krājumus.
Struktūra
1. priekšējais vāks | 8.viegla korpusa blīve | 15.sānu bloķēšanas skrūve |
2. optiskais vāciņš | 9. aizmugurējais vāks | 16. ķermeņa pamatne |
3. optiskā vāka blīve | 10. eņģes tapa | 17. regulēšanas skrūve |
4. atstarotājs | 11. priekšējā regulēšanas skrūve | 18. lampas ligzda |
5. viegls ķermenis | 12. paplāksne | 16. ūdensizturīgs dziedzeris |
6. lampas turētājs | 13. eņģes tapa | 20. spraudnis |
7. lam | 14. aizmugurējā regulēšanas skrūve |
Pasūtīšanas informācija
Pasūtot, lūdzu, norādiet detalizētu informāciju par uzstādīšanu, rezerves daļas un piederumi jāpasūta atsevišķi ar īpašu pasūtījuma nr.
Uzstādīšana
|
|
1. att. Uz pagarinājuma staba | 2. att. Uz 12" dziļas pamatnes. |
| |
| 3. att. Piebraucot masta. | |
* Lūdzu, skatiet detalizētu informāciju uzstādīšanas rokasgrāmatā
Gaismas avots
Lampa: Viena 150W /6.6A Pk30d Prefocus halogēna lampa.
Fotometriskie dati

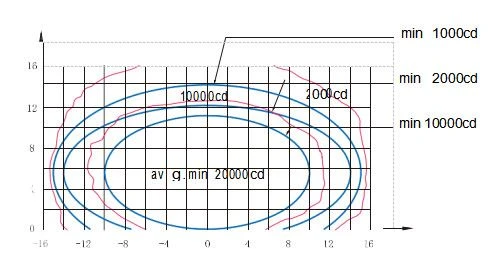

EUL-AP (balts), ICAO attēls A2-1（ Vertikāls tālās gaismas pārklājums 0 grāds —11 grādi)
Pieteikums | Tālās gaismas | Krāsa | Obligāti | Faktiskais | ||
H | V | |||||
EUL-AP | ICAO | ± 10 grādi | 0 grāds — 11 grādi | Balts | 20000 | 23445 |
± 10 grādi | 0.5 grādi — 11,5 grādi | Balts | 20000 | 21152 | ||
± 10 grādi | 1,5 grādi - 12,5 grādi | Balts | 20000 | 23579 | ||
± 10 grādi | 2,5 grādi - 13,5 grādi | Balts | 20000 | 21853 | ||
Iepakojuma dati
1 paaugstināta gaisma | Izmērs: 220×220×265 mm³ |
| Vienības neto svars: 1,91 kg | Bruto svars: 2,33 kg |
Piederumi
Apraksts | Pasūtījuma Nr. | |
1 | Atloks (10 collas) | FL-10 |
2 | Atloka (12 collu) G2 skrūve | FL-12-X-G2 |
3 | Trausls savienojums (2 collas) | FC-02 |
4 | Izolācijas transformators (150 W) | ITF-150-066 |
5 | Sekundārā Calbe savienotāja stils 7 | REC 7 |
6 | Korektors | 954211 |
7 | Izolācijas transformatora kaste | TJB-12 |
Rezerves daļas
Struktūras Nr. | Daļas nosaukums | Rīkojuma Nr. | Apraksts |
2 | Optiskais vāciņš | 31108 | Priekšējais stikls JJD |
3 | Optiskā vāka blīve | 41110 | Priekšējā vāka blīvējuma sastāvdaļas Gumijas sloksne |
4 | Atstarotājs | 31108 | Priekšējais stikls JJD |
6 | Lampas turētājs | 945518 | Paaugstināts gaismas lampas turētājs Lampu turētāja komplekts priekš PK30D |
7 | Lampa | L64361 | Iepriekš fokusēta halogēna lampa 150W 6.6A |
8 | Lampas korpusa blīve | 41111 | Aizmugurējā vāka blīvējuma blīve |
18 | Lampas ligzda | 41221 | Lampas ligzda |
19 | Ūdensizturīgs dziedzeris | 48404 | Metāla ūdensnecaurlaidīgs blīvslēgs MG18×1,5 |
20 | 6. stila spraudnis | HT70603 | Sekundārā kabeļa savienotājs-A6 Divdzīslu spraudnis (plakans |
Eņģe | 945519 | Aizmugurējā vāka eņģe (papildaprīkojums) |
